西安電機廠技術員關于高壓電機端部捆扎的重要性分析。

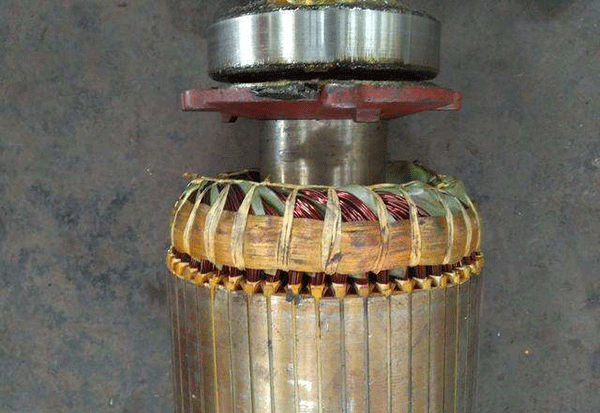

      無論是定子繞組還是轉子繞組，無論是軟繞組還是硬繞組，高壓電機端部在制造過程中都是捆綁的。相關部件的相對位置保持不變，有助于在繞組浸漬和干燥后硬化繞組。接下來西安泰富西瑪電機技術部工作人員為大家分析一下關于高壓電機端部捆扎的重要。
      為了達到這一目的，用熱縮絕緣帶或捆扎電纜捆扎繞組，以確保繞組的端部在浸沒和干燥后形成一個相對堅固的整體。但是，膠帶的熱收縮性有一定的范圍，在捆扎過程中要保證一定的張力。

      需要強調的是，一方面要保證在綁扎后引線不能進行隨意的移動，另一方面必須保證引線與本線連接部分不會受到后期加工的拉扯。鑒于上述原因，高壓電機線圈端部的綁扎必須標準化，而不僅僅是纏繞形式。

高壓電機端帶的應用分析

      由于電機繞組是同相和異相的，在兩端相鄰線圈的兩根線棒之間產生相互吸引和排斥力。為了避免由于力引起的位移，必須固定端部。在相鄰繞線棒之間的側隙中，選擇靠近間隙的厚度的聚酯繩將其擰緊。

      目前，高壓電機定子主要采用VPI浸漬法：其絕緣結構由云母粉膠帶制成，線圈端部與聚酯玻璃件捆綁在一起，線圈與端部支架強制捆綁在一起。部分觸點有不同程度的絕緣損壞，從而降低絕緣性能成為可能。當線圈按技術要求加熱時，靠近機頭端部的線圈絕緣軟化。這會損壞絕緣層并影響其壽命。

      由于高速電機具有較大的螺距和極間距離，定子繞組一般具有端部尺寸長、鐘形開口大的特點。還有大小線圈，兩端的內線圈呈波浪狀，上下層之間的間隙極小。為此，可在繞組端環絕緣層上平鋪一層4-5mm厚的聚酯氈，以起到繞組之間的襯墊作用。由于聚酯氈柔軟且有一定程度的壓縮，這可能導致線圈束線圈絕緣不再被推過端軛，也增加了結合部位的接觸面積，從而確保線圈與線圈端桿緊密接觸，并且在清漆后線圈是靜止的已固化，端部可按徑向和切向固定。

      以上就是西安泰富西瑪電機技術部工作人員為廣大新老客戶分析總結的關于高壓電機端部捆扎的重要性分析，一方面要保證在綁扎后引線不能進行隨意的移動，另一方面必須保證引線與本線連接部分不會受到后期加工的拉扯。

      在文章的末尾西安電機廠銷售部要向大家推薦一款應用非常廣泛的高壓電機：YKK系列高壓三相異步電機，西安泰富西瑪YKK系列(H355-1000)高壓三相異步電機可作驅動各種不同機械之用。如通風機、壓縮機、水泵、破碎機、切削機床及其它設備，并可供煤礦、機械工業、發電廠及各種工礦企業作原動機之用，歡迎大家選購。
