西瑪電機關(guān)于電機軸磨損修復(fù)指南

作為深耕電機領(lǐng)域數(shù)十年的專業(yè)企業(yè)，西安西瑪電機集團股份有限公司深知電機軸磨損對設(shè)備運行穩(wěn)定性的關(guān)鍵影響。電機軸在長期服役中，受負載波動、潤滑失效、裝配偏差等多重因素影響，極易出現(xiàn)磨損問題。不少用戶關(guān)心：磨損后的電機軸能否有效修復(fù)？不同場景下該如何選擇方案？本文將結(jié)合西瑪電機多年實操經(jīng)驗，按磨損場景分類解析，為您提供專業(yè)參考。

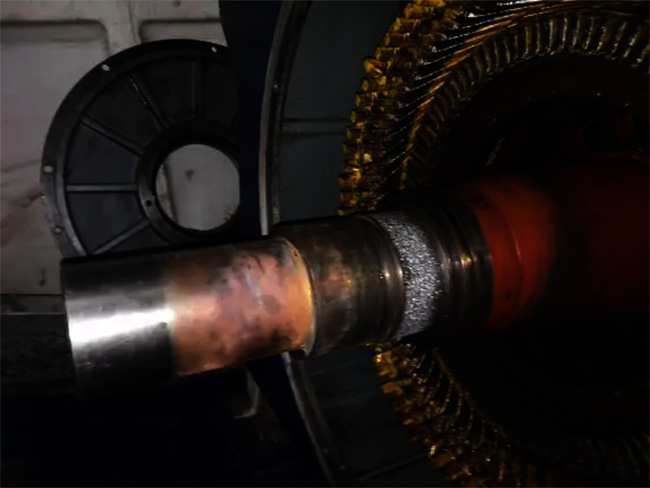

圖為西瑪電機客戶提供的電機軸磨損的照片

一、常見磨損場景及傳統(tǒng)修復(fù)方式的局限性

電機軸磨損的修復(fù)方案需結(jié)合損壞位置、電機功率及運行工況綜合判斷。先針對三類典型磨損場景，分析傳統(tǒng)修復(fù)手段的短板：
1. 通用場景：軸承位、軸承室、軸頭鍵槽磨損
這三類是電機軸最常見的磨損部位，傳統(tǒng)修復(fù)多采用刷鍍、熱噴涂、堆焊或直接更換軸體的方式。但西瑪電機在實踐中發(fā)現(xiàn)，這些方法存在明顯局限：刷鍍涂層與基體結(jié)合力較弱，長期運行易出現(xiàn)脫層失效；堆焊過程中產(chǎn)生的高溫會導(dǎo)致軸體金相組織變化，形成熱應(yīng)力集中，后續(xù)使用中易發(fā)生彎曲甚至斷裂；直接更換軸體不僅采購成本高，還需等待定制周期，嚴重影響生產(chǎn)進度。
2. 大功率場景：380kW電機軸承位磨損
380kW級電機多應(yīng)用于重工業(yè)關(guān)鍵生產(chǎn)環(huán)節(jié)，軸承損壞后極易連帶造成軸承位磨損。傳統(tǒng)方案通常采用補焊后機加工或電刷鍍修復(fù)，但西瑪電機技術(shù)團隊通過數(shù)百例修復(fù)案例驗證：補焊的高溫熱應(yīng)力難以完全消除，對于大功率電機高頻承受的沖擊負載，軸體斷裂風(fēng)險顯著升高；電刷鍍受涂層厚度限制（通常不超過0.5mm），無法滿足嚴重磨損的修復(fù)需求，且金屬涂層與軸體的“硬對硬”配合關(guān)系未改變，后期仍會因沖擊、振動再次磨損。
3. 超大功率場景：900kW電機軸承位/軸承室磨損
900kW級電機作為大型工業(yè)設(shè)備的核心動力源，其軸承位、軸承室磨損修復(fù)難度極高。傳統(tǒng)方法受場地、設(shè)備限制，無法實現(xiàn)現(xiàn)場修復(fù)，必須將電機拆解后送外協(xié)單位處理，僅拆解運輸就需耗費數(shù)天時間；且無論采用哪種金屬修復(fù)手段，都無法突破“硬對硬”配合的固有缺陷，在電機啟停、負載波動產(chǎn)生的復(fù)合力作用下，二次磨損概率超過80%。
4. 常規(guī)功率場景：90kW電機軸承室磨損
90kW電機廣泛應(yīng)用于風(fēng)機、水泵等通用設(shè)備，軸承室磨損后，傳統(tǒng)維修市場常因修復(fù)成本接近新件成本，直接建議報廢更換。這種方案雖看似直接，但會造成資源浪費，且更換周期同樣會影響設(shè)備正常運轉(zhuǎn)。

二、西瑪電機：突破傳統(tǒng)局限的修復(fù)邏輯與建議

綜合上述場景可見，傳統(tǒng)修復(fù)方法普遍存在“修復(fù)精度不足、二次風(fēng)險高、周期成本雙高”的痛點，多數(shù)情況下僅能實現(xiàn)短期應(yīng)急，無法從根本上解決問題?；谖鳜旊姍C多年的電機制造與修復(fù)經(jīng)驗，我們給出以下專業(yè)建議：
1. 輕度磨損（磨損量＜0.3mm）：優(yōu)先采用高分子復(fù)合材料修復(fù)
針對輕微磨損，西瑪電機推薦采用高分子復(fù)合材料現(xiàn)場修復(fù)技術(shù)。該技術(shù)無需高溫加熱，可避免軸體熱變形；材料與金屬基體結(jié)合力強，且具備良好的耐磨性和抗沖擊性，能有效改變“硬對硬”配合關(guān)系，延長修復(fù)后使用壽命，同時修復(fù)周期僅需數(shù)小時，大幅降低停機損失。
2. 中度磨損（0.3mm＜磨損量＜1mm）：結(jié)合軸體材質(zhì)定制修復(fù)方案
對于中度磨損，需先通過西瑪電機專業(yè)檢測設(shè)備（如超聲波探傷、動平衡測試）評估軸體基體損傷情況。若軸體材質(zhì)為45號鋼或合金結(jié)構(gòu)鋼，可采用“激光熔覆+精密機加工”組合方案，激光熔覆熱影響區(qū)小，可精準恢復(fù)尺寸精度；若為普通碳素鋼，從經(jīng)濟性角度考慮，建議更換西瑪原廠定制軸體，確保與電機其他部件匹配性。
3. 重度磨損（磨損量＞1mm）或軸體裂紋：堅決更換原廠軸體
當磨損量超過1mm，或檢測發(fā)現(xiàn)軸體存在裂紋、金相組織劣化等問題時，修復(fù)后的軸體已無法承受設(shè)計負載，強行使用易引發(fā)設(shè)備故障甚至安全事故。此時建議直接更換西安西瑪電機原廠軸體，原廠軸體采用優(yōu)質(zhì)鋼材鍛造，經(jīng)調(diào)質(zhì)處理和精密加工，完全符合電機設(shè)計參數(shù)，確保裝機后運行穩(wěn)定性，避免因二次故障造成更大損失。

三、西瑪電機溫馨提示：預(yù)防重于修復(fù)

相較于事后修復(fù)，科學(xué)的預(yù)防措施能從根本上減少電機軸磨損問題。西安西瑪電機建議從以下三方面入手：一是定期按照電機說明書進行潤滑保養(yǎng)，選用匹配牌號的潤滑油（脂）；二是安裝時采用專業(yè)工具確保同軸度，避免偏載運行；三是配備振動監(jiān)測設(shè)備，實時監(jiān)控電機運行狀態(tài)，及早發(fā)現(xiàn)異常磨損征兆。

作為西北電機行業(yè)龍頭企業(yè)，西安西瑪電機不僅提供高品質(zhì)電機產(chǎn)品，還擁有專業(yè)的售后技術(shù)服務(wù)團隊，可為客戶提供現(xiàn)場檢測、磨損評估及定制化修復(fù)方案。如您遇到電機軸磨損問題，歡迎聯(lián)系西瑪電機技術(shù)服務(wù)熱線，我們將為您提供高效、可靠的解決方案。

了解更多關(guān)于電機的知識，請關(guān)注西安泰富西瑪電機有限公司網(wǎng)站。公司專業(yè)技術(shù)團隊為您免費提供電機的選型、安裝、調(diào)試、保養(yǎng)等技術(shù)指導(dǎo)服務(wù)，盡量避免企業(yè)因為電機技術(shù)人員的短缺帶來的損失，采取“線上+線下”服務(wù)的服務(wù)形式，幫助企業(yè)解決技術(shù)難題。

      轉(zhuǎn)載請說明來自西安泰富西瑪電機（西安西瑪電機集團股份有限公司）官方網(wǎng)站：http://gzshengkang.com/zixun/weixiubaoyang780.html

      以上內(nèi)容由西安泰富西瑪電機（西安西瑪電機集團股份有限公司）網(wǎng)絡(luò)編輯部收集整理發(fā)布，僅為傳播更多電機行業(yè)相關(guān)資訊及電機相關(guān)知識，僅供網(wǎng)友、用戶、及廣大經(jīng)銷商參考之用，不代表西安泰富西瑪電機同意或默認以上內(nèi)容的正確性和有效性。讀者根據(jù)本文內(nèi)容所進行的任何商業(yè)行為，西安泰富西瑪電機不承擔任何連帶責任。如果以上內(nèi)容不實或侵犯了您的知識產(chǎn)權(quán)，請及時與我們聯(lián)系，西安泰富西瑪電機網(wǎng)絡(luò)部將及時予以修正或刪除相關(guān)信息。
